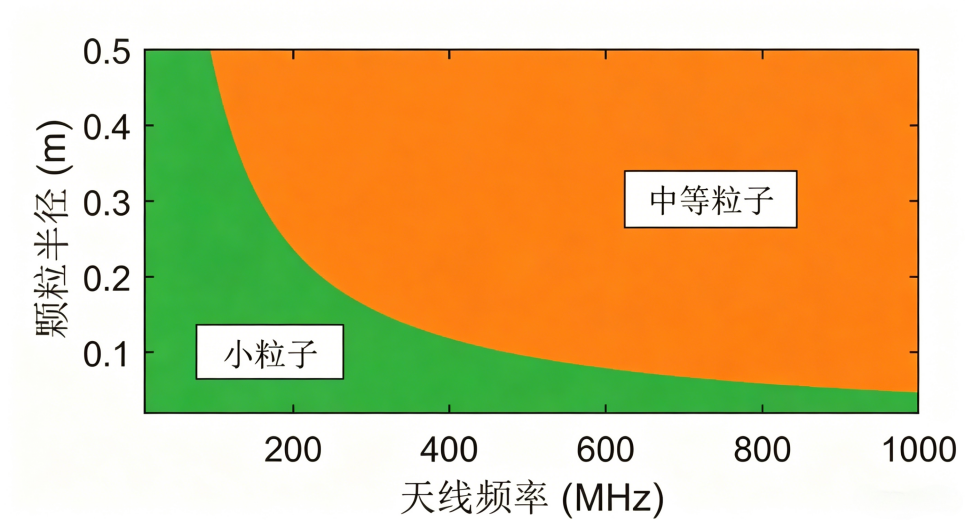

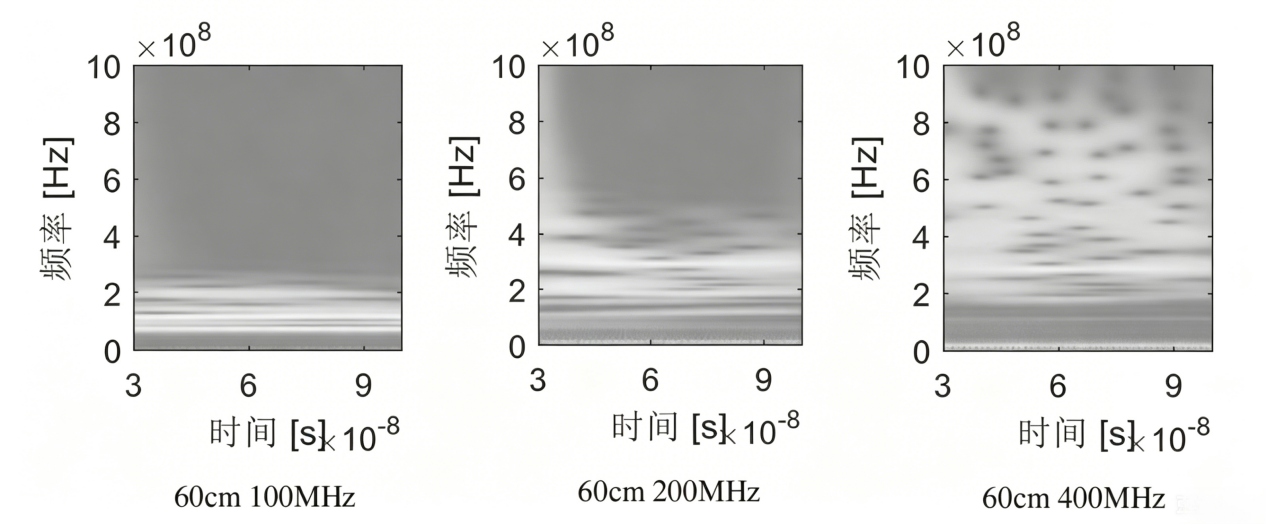

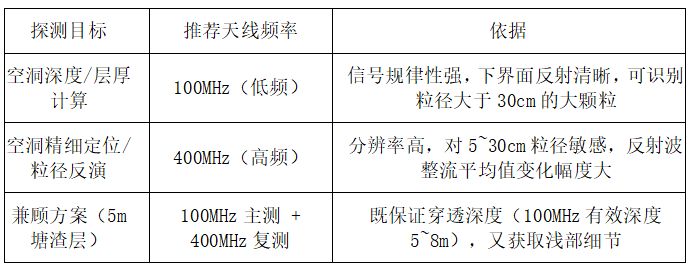

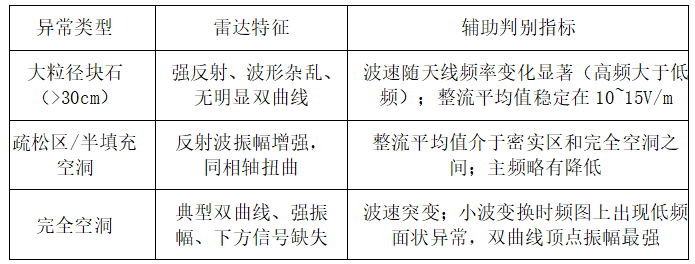

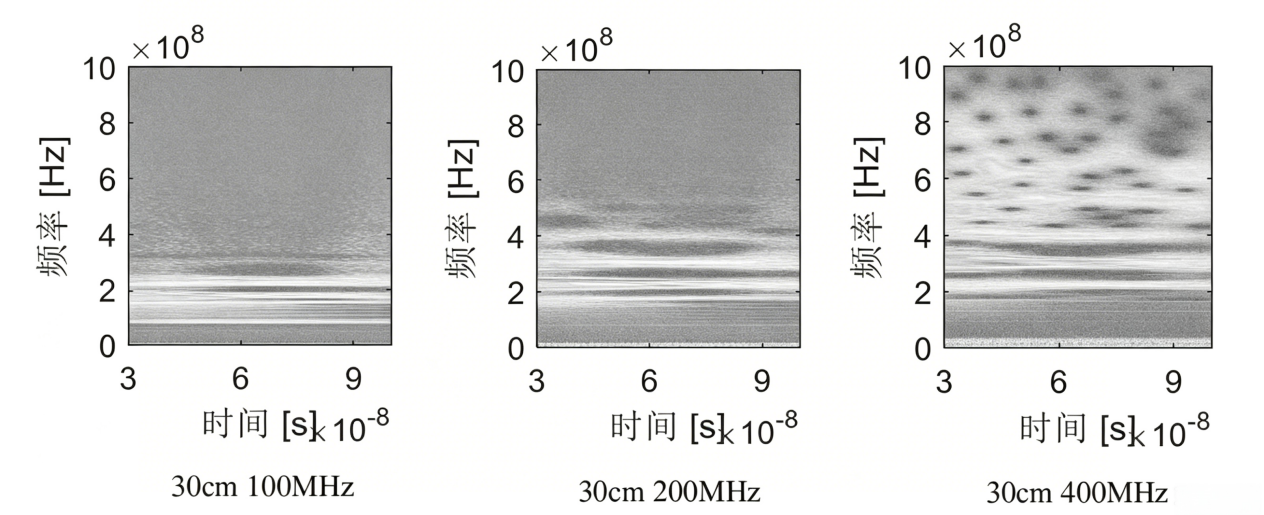

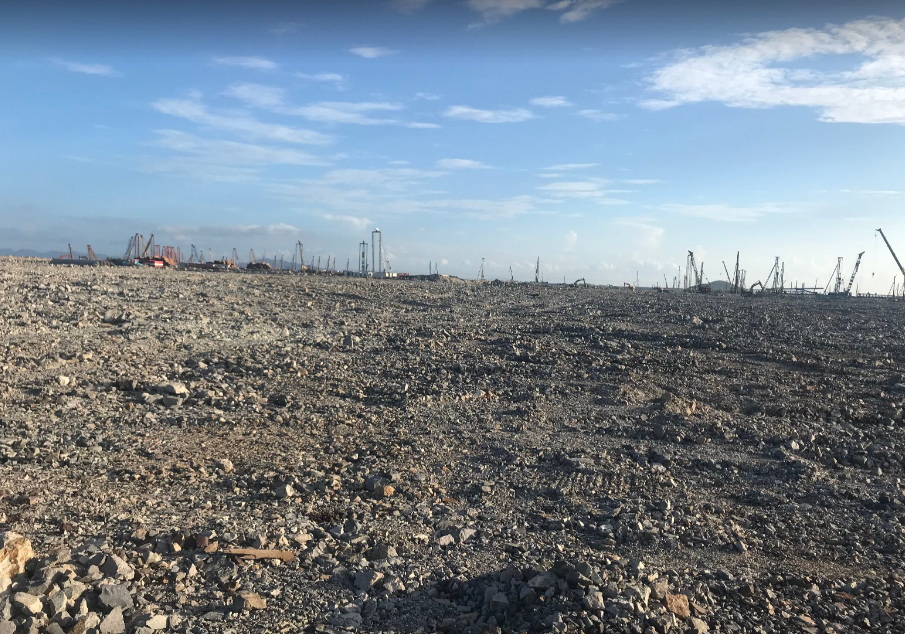

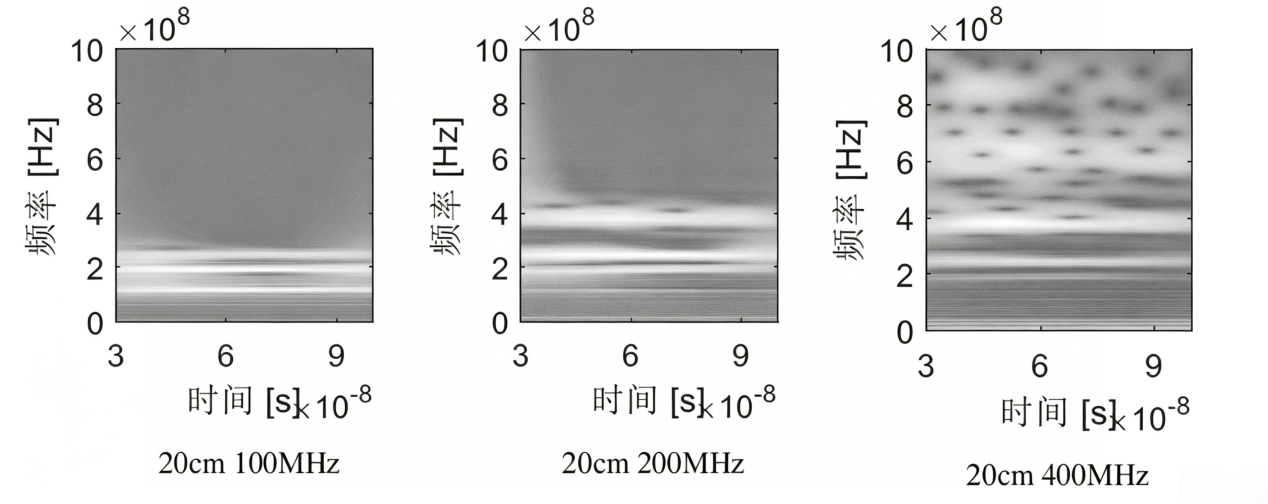

探地雷达在厂区地坪空洞检测中的应用——塘渣回填层异常分析探地雷达在厂区地坪空洞检测中的应用 ——塘渣回填层异常分析 引言 工业厂区投产后，地坪下方塘渣回填层的施工质量直接影响地面结构长期稳定性。塘渣虽取材方便、透水性强、成本较低，但其粒径通常为4~100 cm、级配不均、压实困难，易引发空洞、脱空、不密实等地下病害，导致地坪开裂、不均匀沉降甚至塌陷，威胁生产安全。因此，投产后开展地坪脱空排查至关重要。 探地雷达（GPR）通过发射高频电磁波接收反射信号，可有效识别介电常数异常，圈定空洞与疏松区。然而，塘渣回填层粒径大、结构松散、含水率多变，形成强烈电磁波散射环境，传统基于均质土层的检测方法信号杂乱、异常难辨。 本文以某厂区地坪塘渣回填层空洞检测工程为例，聚焦该特殊介质中的探测难点，系统阐述探地雷达的数据采集方法（含天线频率选择、时窗设定、现场操作要点）及异常分析技术要点（定量指标与识别准则），旨在为类似工程提供可复用的技术参考。  某厂区地貌 塘渣回填层的探测难点与电磁特性 1.1 塘渣的物理特性 塘渣由风化石块与土颗粒混合而成，典型特征如下： ▶ 粒径分布广：常见粒径4~100cm，最大粒径可达1m以上。 ▶ 结构松散：块石之间多为点接触，孔隙由细粒土填充，土体体积分数通常在25%~30%。 ▶ 含水率变化大：土体相对介电常数随体积含水率升高而增大，饱和时可高达30~33。 1.2 探测的核心难点——电尺寸效应 对于塘渣中常见的10~50cm粒径和常用100~400MHz天线，颗粒的“电尺寸”处于中等粒子区间。此时： ▶ 散射模式由瑞利散射向米氏散射过渡，散射强度随天线频率的升高而显著增强。 ▶ 信号规律性随粒径和天线频率增加而显著降低，波形畸变严重，空洞异常容易被碎石散射信号淹没。 这一特性决定了：在塘渣层中探测空洞，不能照搬均质土层的方法，必须根据目标粒径和含水率优化天线频率与数据处理策略。  土石混合体电尺寸划分图 数据采集：参数优化是关键 2.1 天线频率的选择——兼顾穿透与分辨  2.2 时窗与采样率设定 ▶ 时窗：塘渣层厚度5m，电磁波双程走时约100~110ns，取20%余量，设定为140ns。 ▶ 采样率：每道记录512个采样点，满足信号完整采集需求。 2.3 现场操作要点 ▶ 网格化测线：主测线间距5m，异常区加密至1~2m。 ▶ 天线耦合：清除地坪表面杂物，确保天线紧贴地面。 ▶ 干扰排查：标注厂区电缆、电机等电磁干扰源位置。 ▶ 平行复测：对异常区域进行反向复测，确认信号可重复性。 数据处理与异常分析——从定性到定量 3.1 核心处理流程 1) 零点校正：剪除地面直达波（通常位于23~25ns处）。 2) 滤波处理：采用带通滤波和水平滤波，压制碎石多次散射噪声。 3) 增益调整：对深层信号进行能量补偿，使浅部和深部信号能量均衡。 4) 偏移处理：使空洞绕射波归位到真实的平面位置。 3.2 塘渣层中空洞的典型特征 在雷达剖面上，空洞表现为强能量、双曲线形态的同相轴，其下方常伴有信号缺失区。但在塘渣层中，由于碎石散射干扰，需结合定量指标辅助判别： ▶ 整流平均值（信号绝对值的平均值）：空洞区域通常显著高于背景值。研究发现，随着块石粒径增大，整流平均值呈先增加后缓慢减小的趋势。例如，400MHz天线在粒径10cm时整流平均值可达32.5V/m，而100MHz天线在同样粒径下仅约10V/m。这一规律可用于判断空洞周围的平均粒径。 ▶ 波速异常：空洞的存在会导致局部波速降低（空气介电常数极小，波速接近光速）。当块石粒径大于30cm时，波速随天线频率增高而明显加快，这一特性可用于区分大粒径密实区与空洞区。 ▶ 时频特征：采用小波变换分析时，空洞顶部反射波常伴随低频成分增强、高频成分快速衰减的特征，在时频图谱上表现为一块面积较大的低频异常区。 3.3 异常识别准则 根据不同粒径下的典型雷达图谱，可总结以下经验准则：     不同粒径土石体在不同雷达频率下反射信号的时频图 结论与建议 4.1 技术结论 ▶ 塘渣层检测必须考虑粒径散射影响，单一频率不可靠； ▶ 低频定厚、高频辨异是当前最优组合策略； ▶ 引入整流平均值、波速、小波时频等定量指标，减少对纯经验判读的依赖。 4.2 对工程管理的建议 ▶ 在施工阶段：分层压实检测 + 雷达过程监控 ▶ 在竣工阶段：全覆盖雷达普查 + 异常点验证 ▶ 建立“施工过程控制 + 竣工检测”质量双控模式，从源头减少空洞隐患。 未来展望 随着探地雷达硬件（多通道、阵列天线）和算法（AI自动识别、波形反演）的快速发展，未来有望实现对塘渣回填层空洞的自动定位、尺寸估算和风险分级，为工业厂区地坪安全提供更智能的保障。  |
